增碳剂的使用方法

添加时间: 2016-11-24 20:24:11 点击数:

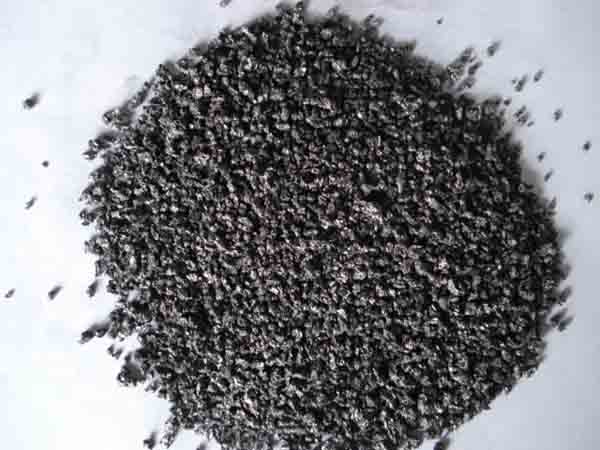

增碳剂炉内投入法：

适于在感应炉中熔炼时使用，依据工艺要求具体使用法各单位略有不同。

（1）中频电炉熔炼，可按配比或碳当量要求随料加入电炉中下部位，回收率可达95%以上；

（2）铁液熔清如果碳量不足调整碳分时，先打净炉中熔渣，再加增碳剂，通过铁液升温，电磁搅拌或人工搅拌使碳溶解吸收，回收率可在90%左右，如果采用低温增碳工艺，即炉料只熔化一部分，熔化的铁液温度较低的情况下，全部增碳剂一次性加入铁液中，同时用固体炉料将其压入铁液中不让其露出铁液表面。这种方法铁液增碳可达1.0%以上。

高温抗氧化性能作为耐热钢的一个重要性能指标，已经被众多研究者关注。钢中特殊合金元素是改善和提高合金抗氧化性能的重要原因，在保证基本性能的前提下，合适地加入合金元素是改善和提高合金抗氧化性能的重要原因，合金元素的合适加入能在钢表面形成不同的致密氧化膜，从而提高其高温抗氧化性。

耐热不锈钢310S是高铬高镍奥氏体不锈钢，其不仅具有优良的耐蚀、力学性能，同时也具有优异的高温耐氧化性、抗蠕变性。因此，被广泛应用在各种高温炉、特殊环境的高温部件等。关于耐热不锈钢310S的高温氧化机制，目前已经有了研究。太原钢铁集团的研究人员通过研究310S在空气中的高温氧化试验来评定其高温氧化性能，在分析氧化动力学增重曲线的基础上，研究其氧化膜的形貌、分布、结构，并对其形成机制进行了解释。自太钢奥氏体耐热不锈钢310S热板，化学成分见下表(质量分数，%)：C0.055，Si0.50，Mn1.03，Cr25.52，Ni19.25。
